| 建筑混合料搅拌的意义
水泥混凝土是一种以水泥为胶结材料，将水泥、集料、水与各种掺和物按一定比例配合，经过搅拌、浇注和硬化而成的复合材料。水泥混凝土作为一种重要的建筑材料，为了满足施工和工程应用的要求，必须具备强度、和易性、耐久性等技术性能。而水泥混凝土的这些性能指标是由混凝土的内部结构决定的，其主要体现为混凝土中的各种组成材料的配合比、密实度和匀质性。
搅拌就是通过混合料各物料间的相互碰撞、对流和扩散，促使物料颗粒，特别是水泥颗粒的弥散分布，达到混凝土宏观及微观结构的匀质。评价搅拌质量好坏的标准为：混凝土拌合物的匀质性程度、硬化混凝土的抗压强度及耐久性指标，同时它们也反映了混凝土搅拌的宏观和微观上的均匀程度。
搅拌是水泥混凝土、水泥稳定碎石、沥青混凝土等建筑混合料最基本的制备方法，也是各种建筑混合材料生产中关键的一道工序，直接影响着工程建设的质量。
| 传统搅拌方式的技术缺陷
传统的混凝土搅拌形式有自落式和强制式，这两种搅拌形式的搅拌机搅拌混凝土，一般在很短时间内就可以达到宏观上的均匀。但对这种拌和料仔细观察时，发现有些骨料表面是干燥的，另外还有一些干的小水泥团。

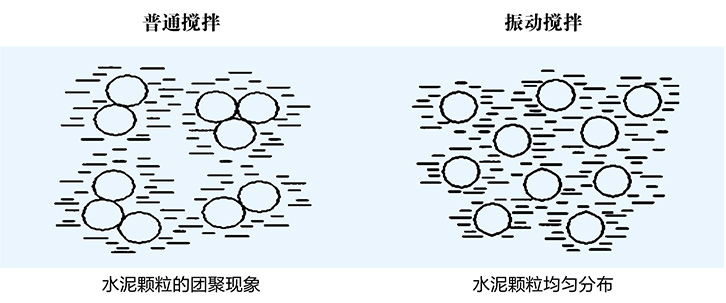

混凝土中的水泥浆放在显微镜下，会发现水泥颗粒并没有均匀地分散在水中，有10%~30%的水泥颗粒零散地聚在一起，形成微小的水泥团，导致水泥的水化作用面积减少，水泥的这种团聚现象影响着混凝土工作性能和耐久性能的提高，所以必须把团聚的水泥颗粒和细集料颗粒分开，使其尽可能接近所示的理想分布状态。

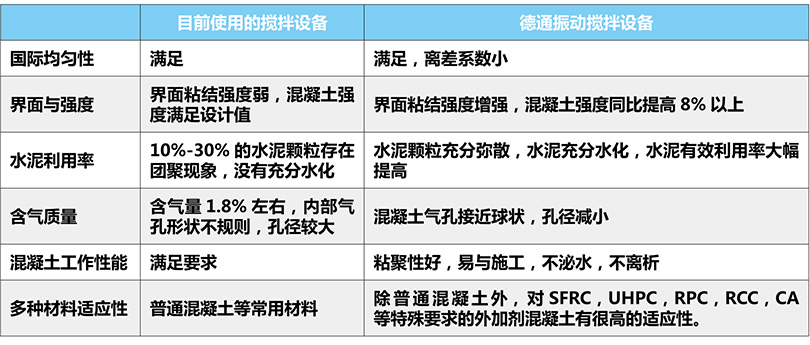

| 振动搅拌与普通搅拌对比

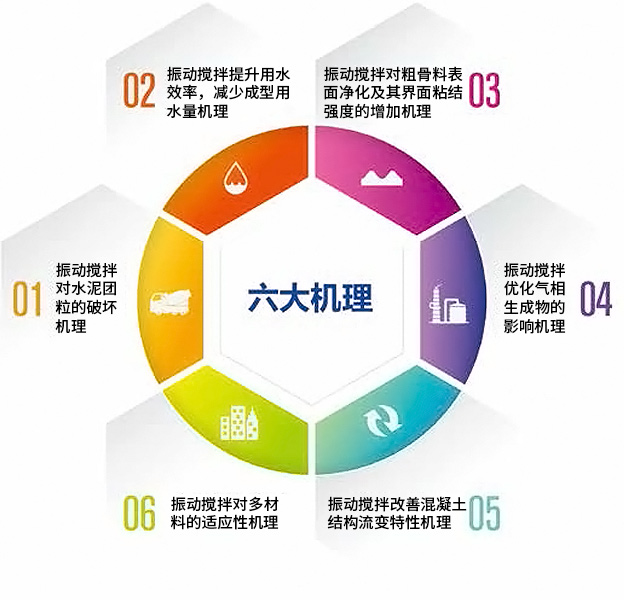

| 振动搅拌机理研发突破

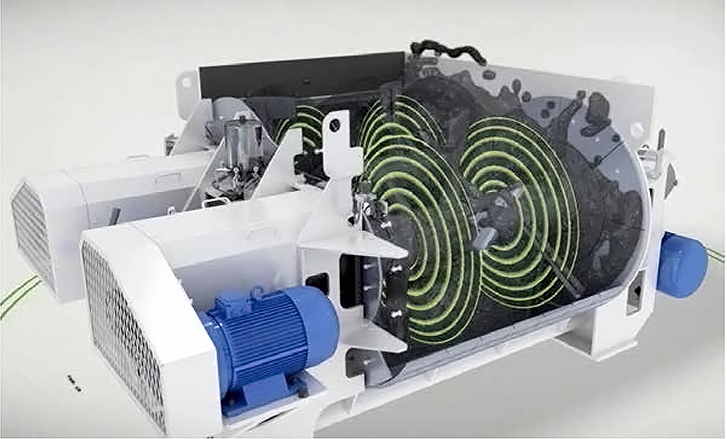

振动搅拌是最重要的，也是最有效的一种机械强化方法。混凝土在振动时，它内部的各个颗粒在脉冲的影响下，将围绕某种不稳定平衡的中间位置作连续不断的振动，并且使相邻粒子振动发生位移，物料颗粒间的相对运动频率增加，从而使颗粒之间的摩擦力和粘着力急剧减小，振动搅拌就是利用混凝土这一特性，以达到混凝土在宏观和微观上的匀质。同时，振动搅拌使水泥颗粒的运动速度增加，并能增加物料颗粒间相互碰撞的次数和加快水泥水化作用。此外，还可净化集料表面，增加水泥和集料间的粘结力。
试验数据表明：在同等条件下，振动搅拌与传统的强制式搅拌相比，当水泥用量不变时，混凝土强度提高8%以上；当混凝土强度不变时，大约可节约水泥5%~25%；搅拌时间可缩短20%以上，节能约30%。振动搅拌从微观上改善了混合料的固液气 3 相结构，提高了混凝土性能 。
